Avantatges i desavantatges de la pantalla LED empaquetada COB i les seves dificultats de desenvolupament
Amb el continu progrés de la tecnologia d'il·luminació d'estat sòlid, la tecnologia d'embalatge COB (xip a bord) ha rebut cada cop més atenció.Com que la font de llum COB té les característiques de baixa resistència tèrmica, alta densitat de flux lluminós, menys enlluernament i emissió uniforme, s'ha utilitzat àmpliament en accessoris d'il·luminació interiors i exteriors, com ara làmpades, bombetes, tubs fluorescents, fanals, i làmpada industrial i minera.
Aquest article descriu els avantatges dels envasos COB en comparació amb els envasos LED tradicionals, principalment des de sis aspectes: avantatges teòrics, avantatges d'eficiència de fabricació, avantatges de baixa resistència tèrmica, avantatges de qualitat de la llum, avantatges d'aplicació i avantatges de costos, i descriu els problemes actuals de la tecnologia COB. .

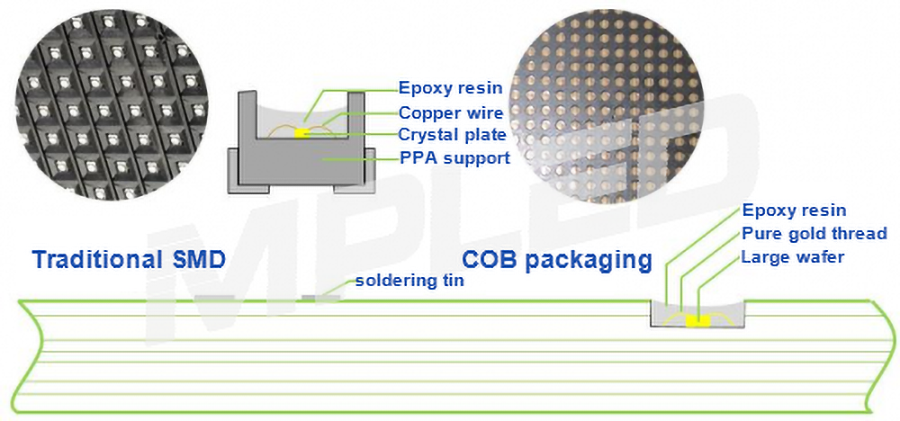

Diferències entre els envasos COB i els envasos SMD
Avantatges teòrics del COB:
1. Disseny i desenvolupament: sense el diàmetre d'un sol cos de llum, pot ser més petit en teoria;
2. Procés tècnic: reduir el cost del suport, simplificar el procés de fabricació, reduir la resistència tèrmica del xip i aconseguir envasos d'alta densitat;
3. Instal·lació d'enginyeria: des del costat de l'aplicació, el mòdul de pantalla LED COB pot proporcionar una eficiència d'instal·lació més còmoda i ràpida per als fabricants del costat de l'aplicació de pantalla.
4. Característiques del producte:
(1) Ultra lleuger i prim: les plaques de PCB amb un gruix que oscil·la entre 0,4 i 1,2 mm es poden utilitzar segons les necessitats reals dels clients per reduir el pes a almenys 1/3 dels productes tradicionals originals, cosa que pot reduir significativament l'estructura. , costos de transport i enginyeria per als clients.
(2) Resistència a la col·lisió i resistència a la compressió: els productes COB encapsulen directament xips LED en posicions còncaves de les plaques de PCB i després els encapsulen i solidifiquen amb adhesiu de resina epoxi.La superfície dels punts de la llum s'eleva en una superfície esfèrica, que és llisa, dura, resistent a l'impacte i resistent al desgast.
(3) Gran angle de visió: l'angle de visió és superior a 175 graus, proper als 180 graus i té un millor efecte de llum fangosa de color difús òptic.
(4) Capacitat de dissipació de calor forta: els productes COB encapsulen la làmpada a la PCB i transfereixen ràpidament la calor de la metxa de la làmpada a través de la làmina de coure de la PCB.El gruix de la làmina de coure de la placa PCB té requisits de procés estrictes.Amb l'addició del procés de deposició d'or, difícilment provocarà una atenuació greu de la llum.Per tant, hi ha poques llums mortes, allargant molt la vida útil de la pantalla LED.
(5) Resistent al desgast, fàcil de netejar: superfície llisa i dura, resistent a l'impacte i al desgast;No hi ha màscara, i la pols es pot netejar amb aigua o drap.
(6) Excel·lents característiques per a totes les condicions meteorològiques: s'adopta un tractament de triple protecció, amb efectes excepcionals impermeables, humitat, corrosió, pols, electricitat estàtica, oxidació i ultraviolats;Pot complir les condicions de treball per a tot el temps i l'entorn de diferència de temperatura de -30℃fins a -80℃encara es pot utilitzar amb normalitat.

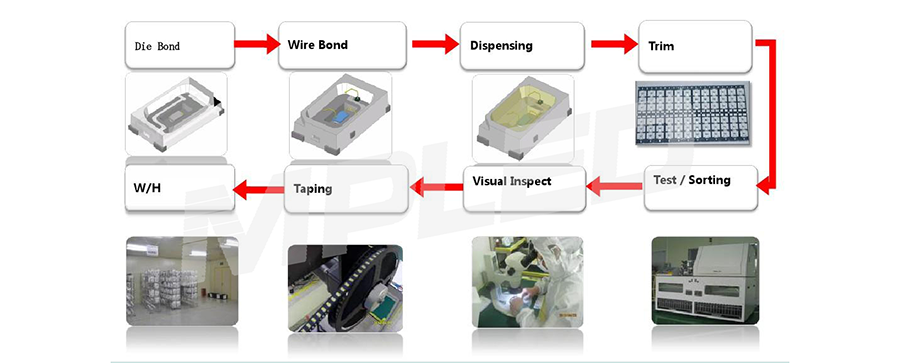

Introducció al procés d'embalatge COB
1. Avantatges en l'eficiència de fabricació
El procés de producció d'envasos COB és bàsicament el mateix que el de l'SMD tradicional, i l'eficiència dels envasos COB és bàsicament la mateixa que la dels envasos SMD en el procés de filferro de soldadura sòlid.Pel que fa a la dispensació, la separació, la distribució de la llum i l'envasament, l'eficiència dels envasos COB és molt superior a la dels productes SMD.Els costos laborals i de fabricació dels envasos SMD tradicionals representen al voltant del 15% del cost del material, mentre que els costos laborals i de fabricació dels envasos COB representen al voltant del 10% del cost del material.Amb els envasos COB, els costos laborals i de fabricació es poden estalviar un 5%.
2. Avantatges de baixa resistència tèrmica
La resistència tèrmica del sistema de les aplicacions d'embalatge SMD tradicionals és: xip - adhesiu de cristall sòlid - unió de soldadura - pasta de soldadura - làmina de coure - capa aïllant - alumini.La resistència tèrmica del sistema d'embalatge COB és: xip - adhesiu de cristall sòlid - alumini.La resistència tèrmica del sistema del paquet COB és molt inferior a la del paquet SMD tradicional, cosa que millora molt la vida del LED.
3. Avantatges de la qualitat de la llum
En els envasos SMD tradicionals, s'enganxen diversos dispositius discrets a la PCB per formar els components de la font de llum per a aplicacions LED en forma de pegats.Aquest mètode té els problemes de llum puntual, enlluernament i fantasmes.El paquet COB és un paquet integrat, que és una font de llum superficial.La perspectiva és gran i fàcil d'ajustar, reduint la pèrdua de refracció de la llum.
4. Avantatges de l'aplicació
La font de llum COB elimina el procés de muntatge i soldadura de reflux al final de l'aplicació, redueix molt el procés de producció i fabricació al final de l'aplicació i estalvia l'equip corresponent.El cost dels equips de producció i fabricació és més baix i l'eficiència de producció és més alta.
5. Avantatges de costos
Amb la font de llum COB, el cost de tot l'esquema de llum de 1600lm es pot reduir en un 24,44%, el cost de tot l'esquema de llum de 1800lm es pot reduir un 29% i el cost de tot l'esquema de llum de 2000lm es pot reduir en un 32,37%
L'ús de la font de llum COB té cinc avantatges respecte a l'ús de la font de llum del paquet SMD tradicional, que té grans avantatges en l'eficiència de producció de fonts de llum, resistència tèrmica, qualitat de la llum, aplicació i cost.El cost complet es pot reduir al voltant d'un 25% i el dispositiu és senzill i còmode d'utilitzar i el procés és senzill.
Reptes tècnics actuals del COB:
Actualment, cal millorar els detalls del procés i l'acumulació de la indústria de COB i també s'enfronta a alguns problemes tècnics.
1. La taxa de primera passada de l'embalatge és baixa, el contrast és baix i el cost de manteniment és elevat;
2. La seva uniformitat de reproducció del color és molt inferior a la de la pantalla darrere del xip SMD amb separació de llum i color.
3. L'embalatge COB existent encara utilitza el xip formal, que requereix el procés d'unió de filferro i cristall sòlid.Per tant, hi ha molts problemes en el procés d'unió de filferro i la dificultat del procés és inversament proporcional a l'àrea del coixinet.
4. Cost de fabricació: a causa de l'elevada taxa de defectuositat, el cost de fabricació és molt superior al petit espai SMD.
A partir dels motius anteriors, tot i que la tecnologia COB actual ha fet alguns avenços en el camp de la visualització, això no vol dir que la tecnologia SMD s'hagi retirat completament del declivi.En el camp on l'espaiat entre punts és de més d'1,0 mm, la tecnologia d'embalatge SMD, amb el seu rendiment del producte madur i estable, una àmplia pràctica de mercat i un perfecte sistema de garantia d'instal·lació i manteniment, segueix sent el paper principal i també és la selecció més adequada. orientació per als usuaris i el mercat.
Amb la millora gradual de la tecnologia del producte COB i l'evolució posterior de la demanda del mercat, l'aplicació a gran escala de la tecnologia d'embalatge COB reflectirà els seus avantatges tècnics i el seu valor en el rang de 0,5 mm ~ 1,0 mm.Per prendre prestat una paraula de la indústria, "l'embalatge COB està fet a mida per a 1,0 mm i per sota".
MPLED us pot proporcionar una pantalla LED del procés d'embalatge COB i el nostre ST PEls productes de la sèrie ro poden proporcionar aquestes solucions. La pantalla LED completada pel procés d'embalatge de panotxa té un espai més petit, una imatge de visualització més clara i delicada.El xip que emet llum s'empaqueta directament a la placa de PCB i la calor es dispersa directament a través de la placa.El valor de la resistència tèrmica és petit i la dissipació de calor és més forta.La llum superficial emet llum.Millor aparença.

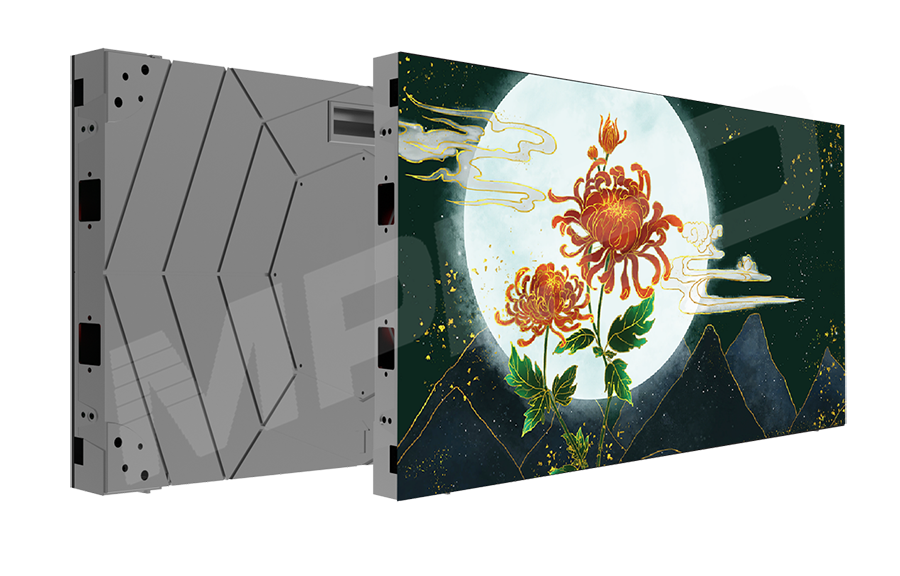

Sèrie ST Pro
